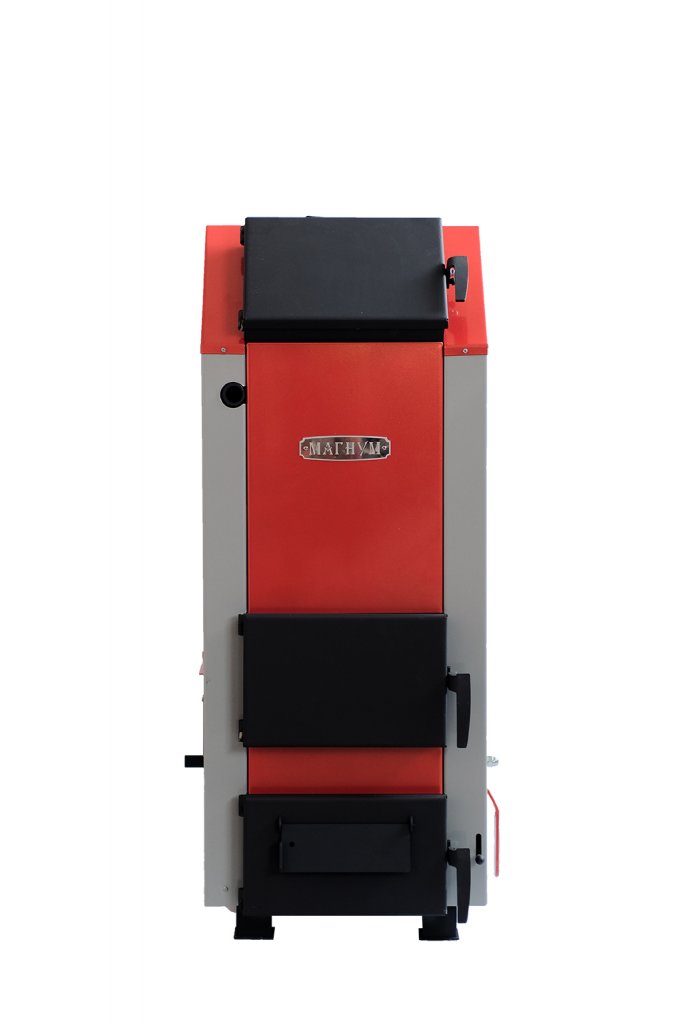

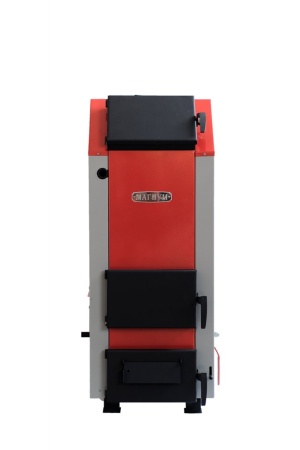

Котел "Магнум" 20 кВт

Котел Длительного Горения (КДГ) "Магнум" 20 кВт - это средний по мощности твердотопливный отопительный котел в линейке моделей длительного горения.
Данный котел зарекомендовал себя как принципиально иное технологическое решение, способное справляться с отоплением загородных домов площадью до 180 м2.
Котел Длительного Горения (КДГ) "Магнум" 20 кВт также способен функционировать в бесперебойном режиме в отопительном цикле полного сезона (с осени до весны) без необходимости его тушения и профилактики.
Принцип действия котла "Магнум" 20 кВт основан на передаче тепловой энергии, высвобождаемой при сжигании топлива теплоносителю - воде. В результате горения стенки, крышка и частично дно топки и поверхности труб нагреваются и передают тепло воде, циркулирующей в водяной рубашке и теплообменниках, которая выходит через патрубок подачи в верхней части котла. Вода-обратка попадает в котел через патрубок обратки в нижней части боковой стенки.
В конструкции котла "Магнум" 20 кВт предусмотрена установка блока ТЭН, позволяющая поддерживать положительную температуру теплоносителя в межсезонье и создавать комфортное тепло в доме.
В комплектацию котла "Магнум" 20 кВт входит автоматический терморегулятор тяги, который устанавливается в патрубок на выходе из корпуса котла и выполняет следующие функции: считывание показаний температуры воды в системе отопления и в случае необходимости, регулировку подачи первичного воздуха для горения под водяные колосники котла и вторичного воздуха в зону теплообменников, при этом открывая или закрывая заслонку. Таким образом изменяется интенсивность горения топлива в котле. Терморегулятор соединен с заслонкой специальной цепочкой, присоединенной к рычагу заслонки дверцы зольника с таким расчетом, чтобы была возможность регулировки ее натяжения.

Инновационное изменение от конструкторского бюро завода "НМК" заключается в том, что появилась возможность установки на котел "Магнум" 20 кВт автоматического механизма прочистки толкателей. Это является ощутимым преимуществом и дает возможность эксплуатировать котел в автоматическом режиме.


Конструкция котла "Магнум" 20 кВт спроектирована и выполнена таким образом, что в качестве источника твердого топлива следует использовать только УГОЛЬ, другие источники твердого топлива, такие как дрова, прессованные брикеты, использовать не рекомендуется, так как они не дадут такого эффекта, на который рассчитан данный котел.

Внимание!

Автоматическая система прочистки колосников может быть установлена на котлы длительного горения серии "Магнум" с круглым дымоходом на модельный ряд 2018 года.

Габариты (Г х Ш х В)    755 х 500 х 1180
Мощность блока ТЭНов, кВт    3-6
Отапливаемая площадь, м2    100-180
Объем водяного контура, л    89,7
КПД, %    80
Диаметр дымохода, мм    150
Напряжение питания ТЭНов, кВт    220
Масса котла, кг    Нетто - 208, Брутто - 233
Выход дымохода    Сзади
Расположение патрубков подачи / обратки    Универсальное
Высота оси фланца подачи, мм    1135
Номинальная t воды на входе в котел, °С    60
Рекомендуемая высота дымохода, м.    5
Система «Длительное горение»    Есть
Варочная плита    Нет
Вид топлива    Только уголь
Высота оси фланца обратки, мм    106
Гарантийный срок, мес    12
Греющие поверхности котла, м2    2,5
Длина блока ТЭН не более, мм    350
Марка стали    Ст.3 СП5
Мощность,кВт    20
Объем загрузочной камеры    79,2
Основное топливо    Каменный уголь, бурый уголь, антрацит
Рабочее давление в котле, бар    2
Резьба под блок ТЭН, мм    G 1 1/4"
Рекомендуемый размер фракции угля,мм    10-100
Тип системы отопления    Закрытая
Толщина стали, мм    3
Максимальная t воды на выходе, °С    85
